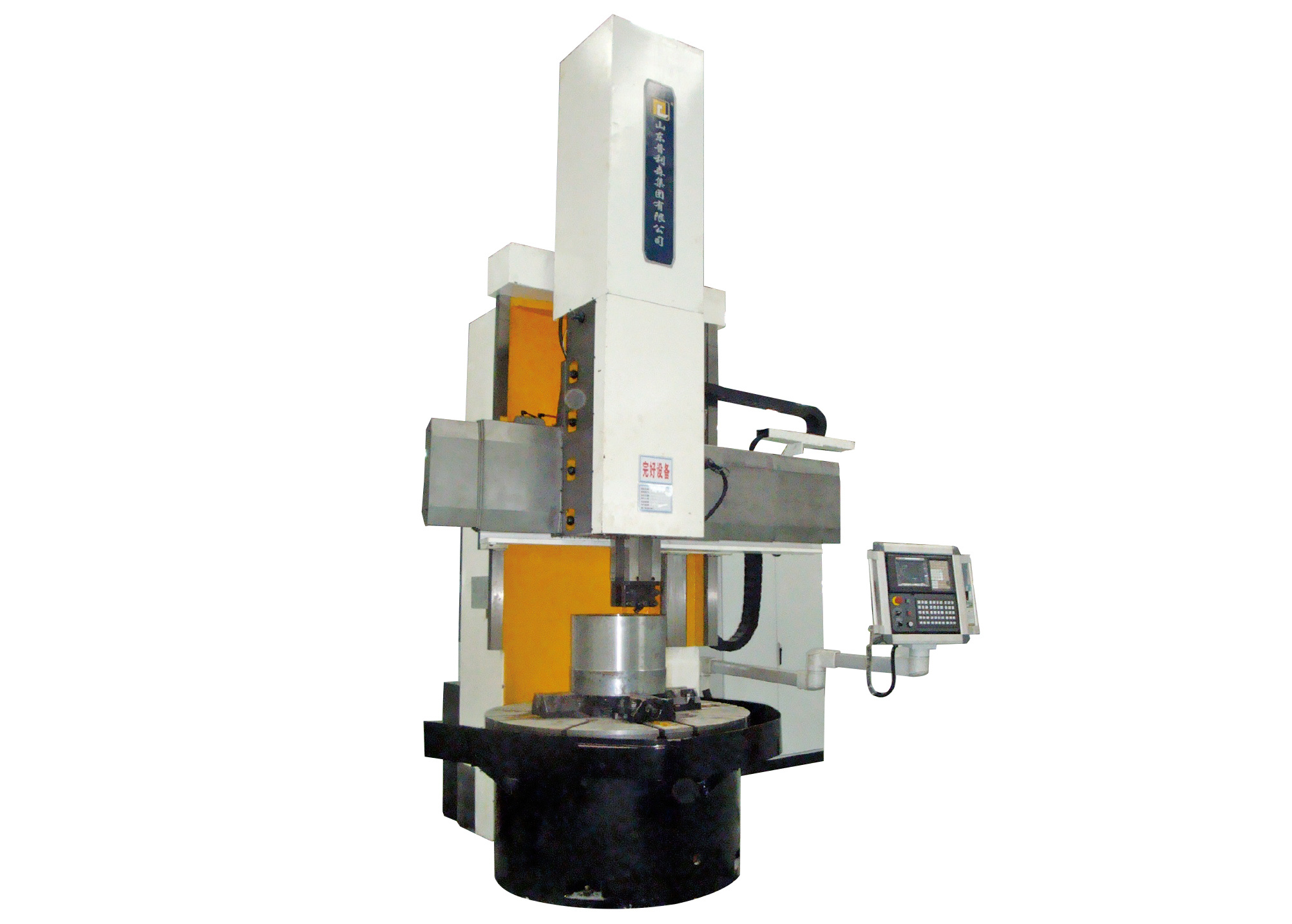

C/CK51xxS/F单柱立式车床系列

本系列机床是我公司设计开发的新一代立式车床,是集机、电、液一体化的先进设备,借鉴和吸取了全新的设计理念及先进的设计制造技术,采用CAD优化设计的方法,配置国内、外先进的功能部件,结构性能上实现了强力切削、动静态刚度高、高精度、重载荷、高效率、使用寿命长、动作安全可靠等能力.机床的各项主要技术参数均符合国家有关标准。

所属分类:

关键词:

C/CK51xxS/F单柱立式车床系列

产品描述

产品介绍

本系列机床是我公司设计开发的新一代立式车床,是集机、电、液一体化的先进设备,借鉴和吸取了全新的设计理念及先进的设计制造技术,采用CAD优化设计的方法,配置国内、外先进的功能部件,结构性能上实现了强力切削、动静态刚度高、高精度、重载荷、高效率、使用寿命长、动作安全可靠等能力.机床的各项主要技术参数均符合国家有关标准。

本系列机床主要适用于高速钢及硬质合金刀具对各种黑色金属、有色金属和部分非金属材料的零件进行车削加工,可以粗精加工内外圆柱面、内外圆锥面、复杂回转曲面、平面、端面、切槽、切断等。可根据用户要求配置数显装置(普通车床),磨削装置,冷却装置等功能部件。

1、工作台为滚动导轨,适合高转速、高工作精度,具有较长的使用寿命。主轴采用短主轴结构,装配工艺性更加优良,保证了主轴回转精度。 2、主运动采用交流伺服主轴电机驱动,机械两档无极调速,可实现恒线速切削。工作台主轴装有主轴编码器,可以实现螺纹切削。 3、刀架采用T形滑枕手动、电动刀台或方滑枕单刀夹结构。 4、工作台为手动四爪单动卡盘,可选配液压卡盘。 5、机床可选配冷却、排屑机、全防护。 6、横梁及立柱导轨均采用中频淬火磨削处理,具有更高硬度及高耐磨性能。 7、数控系统可选配国产或进口数控系统。

CK51xxS系列数控单柱立式车床主要技术参数

项目名称

型 号

CK5112S

CK5116S

CK5120S

最大车削直径

1250mm

1600mm

2000mm

最大工件高度

1000/1200mm

1200/1400/1600/1800mm

1200/1400/1600/1800mm

工作台直径

1000mm

1400mm

1800mm

最大工件重量

5t

8t

8t

工作台最大扭矩

10KN.M

16KN.M

20KN.M

工作台转速级数

二挡无级

工作台转速范围

5-250r/Min

5-200r/Min

5-180r/Min

刀架最大切削力

20kN

25kN

25kN

刀架进给速度

0.5-1000mm/Min

垂直刀架水平最大行程

800mm

900mm

1100mm

垂直刀架垂直最大行程

600mm

800mm

800mm

滑枕截面

210×320mm

205×360mm

205×360mm

刀杆截面尺寸

32×32mm

主电机功率

AC22

AC30

AC37

电气总容量

36kVA

45kVA

52kVA

机床重量(约)

10/10.5t

13/13.5/14/14.5t

14.5/15/15.5/16t

CK51xxF系列数控单柱立式车床主要技术参数

项目名称

型 号

CK5112F

CK5116F

CK5120F

最大车削直径

1250mm

1600mm

2000mm

最大工件高度

1000/1200mm

1200/1400/1600/1800mm

1200/1400/1600/1800mm

工作台直径

1000mm

1400mm

1800mm

最大工件重量

5t

8t

8t

工作台最大扭矩

10KN.M

16KN.M

20KN.M

工作台转速级数

二挡无级

工作台转速范围

5-250r/Min

5-200r/Min

5-180r/Min

刀架最大切削力

20kN

25kN

25kN

刀架进给速度

0.5-1000mm/Min

垂直刀架水平最大行程

800mm

900mm

1100mm

垂直刀架垂直最大行程

1000mm

1000mm

1000mm

方滑枕截面

220×180mm

220×180mm

220×180mm

刀杆截面尺寸

40×40mm

主电机功率

AC22

AC30

AC37

电气总容量

36kVA

45kVA

52kVA

机床重量(约)

10/10.5t

13/13.5/14/14.5t

14.5/15/15.5/16t

C51xxS系列普通单柱立式车床主要技术参数

项目名称

型 号

C5112S

C5116S

C5120S

最大车削直径

1250mm

1600mm

2000mm

最大工件高度

1000/1200mm

1200/1400/1600/1800mm

1200/1400/1600/1800mm

工作台直径

1000mm

1400mm

1800mm

最大工件重量

5t

8t

8t

工作台最大扭矩

10KN.M

16KN.M

20KN.M

工作台转速级数

二挡无级

工作台转速范围

5-250r/Min

5-200r/Min

5-180r/Min

刀架最大切削力

20kN

25kN

25kN

刀架进给速度

0.5-1000mm/Min

垂直刀架水平最大行程

800mm

900mm

1100mm

垂直刀架垂直最大行程

650mm

800mm

800mm

普通垂直刀架搬度

±30°

方滑枕截面

210×320mm

205×360mm

205×360mm

刀杆截面尺寸

32×32mm

主电机功率

AC22

AC30

AC37

电气总容量

36kVA

45kVA

52kVA

机床重量(约)

10/10.5t

13/13.5/14/14.5t

14.5/15/15.5/16t

C51xxF系列普通单柱立式车床主要技术参数

项目名称

型 号

C5112F

C5116F

C5120F

最大车削直径

1250mm

1600mm

2000mm

最大工件高度

1000/1200mm

1200/1400/1600/1800mm

1200/1400/1600/1800mm

工作台直径

1000mm

1400mm

1800mm

最大工件重量

5t

8t

8t

工作台最大扭矩

10KN.M

16KN.M

20KN.M

工作台转速级数

二挡无级

工作台转速范围

5-250r/Min

5-200r/Min

5-180r/Min

刀架最大切削力

20kN

25kN

25kN

刀架进给速度

0.5-1000mm/Min

垂直刀架水平最大行程

800mm

900mm

1100mm

垂直刀架垂直最大行程

1000mm

1000mm

1000mm

普通垂直刀架搬度

±30°

方滑枕截面

220×180mm

220×180mm

220×180mm

刀杆截面尺寸

40×40mm

主电机功率

AC22

AC30

AC37

电气总容量

36kVA

45kVA

52kVA

机床重量(约)

10/10.5t

13/13.5/14/14.5t

14.5/15/15.5/16t
